Non-metallic Tensile Testing Machine
10

非金属引張試験機

この製品は、金属および非金属材料の張力、圧縮、曲げせん断、およびその他の機械的特性.で広く使用されています。

お問い合わせを送る

製品説明

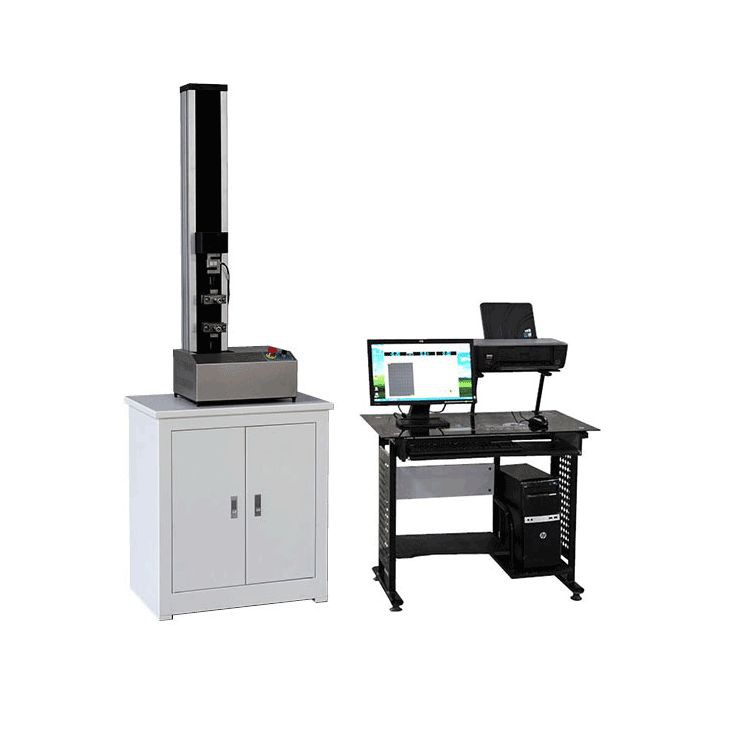

nkdw -20 knコンピューター制御された非金属引張試験機

product-750-750

使用分野：

この製品は、張力、圧縮、曲げせん断、およびその他の機械的特性テストで広く使用されています。金属および非金属材料の幅広いアタッチメントを備えた.は、プロファイルとコンポーネントの機械的特性テスト.にも使用できます。および高速テスト速度.質の高い監督、教育と科学研究、航空宇宙、鉄および鋼の冶金、自動車、建設、建築材料などの分野のテストに適しています.

標準によると：

中国の標準GBT 3810.4-2016セラミックタイルのテスト方法.パート4：破裂と破壊強度の測定. GB、ISO、ASTM、DIN、およびデータ処理のためのその他の標準. . . .

重要な説明：

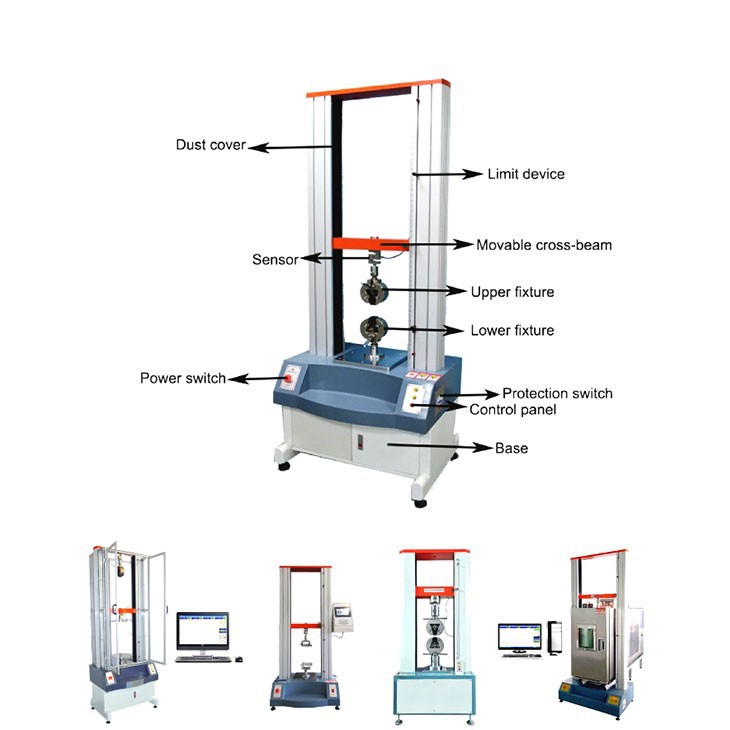

ホスト：マシンは二重空間のドア構造を採用し、上スペースが伸び、下スペースが圧縮され、曲がって.ビームを段階的に上げて（{2}}}伝送部品が円形のアーク同期性歯ベルトを採用し、ネジのペアは、騒音のペアによって駆動されます。同期歯付きベルトの減速システムと精密ボールスクリューペアテストマシンの移動ビームの動きを駆動して、ギャップフリーの伝送を実現します.

2.添付ファイル：

標準構成：セラミックタイルアンチフォールディング.用の特別な補助セット

3.電気測定および制御システム：

（1）過電流、過電圧、過速、過負荷、その他の保護デバイスを備えた安定した信頼性の高いパフォーマンスを備えたACサーボシステムとサーボモーターを採用します.

（2）過負荷、過電流、過電圧、上下の変位制限、緊急停止などの保護機能があります.

（3）組み込みコントローラーは、テスト機がビーム変位などのパラメーターの制御を実現し、一定の速度変位を実現できることを保証します. .

（4）テストの終了時に、高速でテストの初期位置に手動または自動的に戻すことができます.

（5）アナログ調整リンクなしで、実際の物理的なゼロ調整、ゲイン調整と自動シフト、ゼロ調整、キャリブレーション、テスト力測定の節約を実現し、コントロール回路は高度に統合されています.

（6）電気コントロール回路は、国際的な基準を指し、国家試験機の電気基準に準拠し、強力な干渉能力を備えており、コントローラーの安定性と実験データの精度を保証します.

（7）ネットワークインターフェイスを使用すると、データを送信、保存、印刷、記録することができ、ネットワークの伝達と印刷を印刷し、エンタープライズの内部ローカルエリアネットワークまたはインターネットネットワークに接続できます.

4.主な機能とソフトウェアの機能の説明

測定および制御ソフトウェアは、コンピューター制御された電子ユニバーサルテストマシンに使用され、さまざまな金属および非金属（木材ベースのパネルなどなどの.}）テストを運営し、リアルタイムの測定と表示、リアルタイムコントロールとデータ処理、対応する標準に応じたさまざまな機能を完了します。

（1）権限によって管理されているさまざまなレベルのオペレーターは、異なる運用権限を持ち、運用可能なメニューやその他のコンテンツも異なります。これにより、通常のオペレーターの動作がシンプルで便利で高速になるだけでなく、システムを効果的に保護します。

（2）試験力、ピーク値、変位、変形、およびその他の信号のリアルタイム測定と表示。 Win2000やWinXPなどのNTモードプラットフォームでのリアルタイムの取得と制御。正確なタイミングと高速サンプリング。

（3）荷重変理、負荷分散などのさまざまなテスト曲線のリアルタイム画面表示.が実現します。これはいつでも切り替えて観察でき、曲線の拡大と減少は非常に便利です。

（4）テストパラメーターのコンピューターストレージ、設定、読み込み、その他の機能、ゼロ調整、キャリブレーション、その他の操作はすべてソフトウェアから実行され、各パラメーターを簡単に保存および転送できるため、複数のセンサーを持つホストが便利な切り替えになり、数に制限がありません。

（5）定速度変位制御モードをサポートします。高度な演算子によるパラメーター調整のプロセスで標準の参照曲線を指定して、ユーザーが実際に各パラメーターの効果.の影響を観察できるようにすることができます。

（6）ヒューマンコンピューターの相互作用を使用してデータを分析する{.処理方法は、広く使用されている「gb/t 228-2021室温引張試験方法」の要件を満たします。金属材料の室温引張試験方法」は、弾性弾性率、降伏強度、および特定の非プロロロポリテーションエリング強度などのさまざまなパフォーマンスパラメーターを自動的に計算できます。分析の精度を改善するためのプロセス.。他のデータ処理は、ユーザーが提供する基準.によっても実行できます。

（7）テストデータは、ユーザークエリを容易にするためにテキストファイルに保存され、一般的なコマーシャルレポートフォームとワードプロセッシングソフトウェアを使用してテストデータを再処理し、同時にデータのネットワーク伝送を容易にします。

（8）テストのプロセス全体のデータ曲線を記録および保存することができ、テスト曲線.の再現を実現するためのデモンストレーション関数があります。また、比較分析に便利な比較のために曲線を重ねることもできます。

（9）テストレポートは、ユーザーが必要とする形式で印刷できます{.ユーザーは、独自のレポートを選択して、基本情報、テスト結果、テスト曲線コンテンツを出力して、さまざまなニーズを満たすことができます。

（10）テスト力と変形のデジタルゼロ調整と自動キャリブレーションが実現されます。これにより、操作が促進され、マシンの信頼性が向上します.さまざまなパラメーターシステム設定がファイルの形で保存されます。

（11）Win 7-10.テストプロセスの制御、ビームの移動速度の変化、パラメーターの入力など、Win 7-10.などのさまざまなオペレーティングシステムに適用できます。すべてのキーボードとマウスで実行できます。

（12）外部ジョギングコントロールを自動的に識別およびサポートできるため、サンプルを固定するのが非常に便利です。

（13）過負荷保護の自動シャットダウンの機能があり、サンプルの破壊を自動的に判断し、異なるユーザー要件に従って自動的にシャットダウンすることができます。上記のソフトウェア機能は増加または減少または調整されます.

技術指標：

最大試験力（kn）	20
精度クラス	レベル1
テスト力測定範囲	2%-100%
値を示すテスト力の相対誤差	<±1%
テスト力の解像度	最大試験力の1/300000
変形測定範囲	2%-100%
値相対誤差を示す変形	<±1%
変形解像度	最大変形1/300000
値を示す変位の相対誤差	<±1%
変位解像度（mm）	0.001
速度範囲	0.01mm/min〜300mm/min継続速度レギュレーション
圧縮スペース（mm）	700
テスト幅（mm）	1000
クランプを装備できます	引張圧縮、曲げ、せん断、剥離、引き裂きなど.
メインフレームの寸法（mm）	15508001900
サーボモーターパワー（KW）	1.0
総重量（kg）	1000

システム構成：

いいえ.	アイテム名	メーカーと仕様	量
1	ホストフレーム	アルミニウム合金カバー	1
2	速度削減システム	同期歯ベルト	1セット
3	ボールスクリューペア	転がった	2セット
4	ロードセンサー	50kn	1
5	コンピューターコマーシャルブランド	商業ブランド	1
6	プリンター	インクジェットプリンター	1
8	ソフトウェアおよび制御システム		1セット
9	マシンを使用したツールとドキュメント	取扱説明書、インストールマニュアルなど.	1セット
10	セラミックタイルアンチフォールディング特別エイズ	テストスペースを自由に調整できます	1セット
